個人記帳管理系統

Data Dictionary (DD) & Data Flow Diagram (DFD) — 1134542 俞綱皓

一、資料流程圖 (DFD)

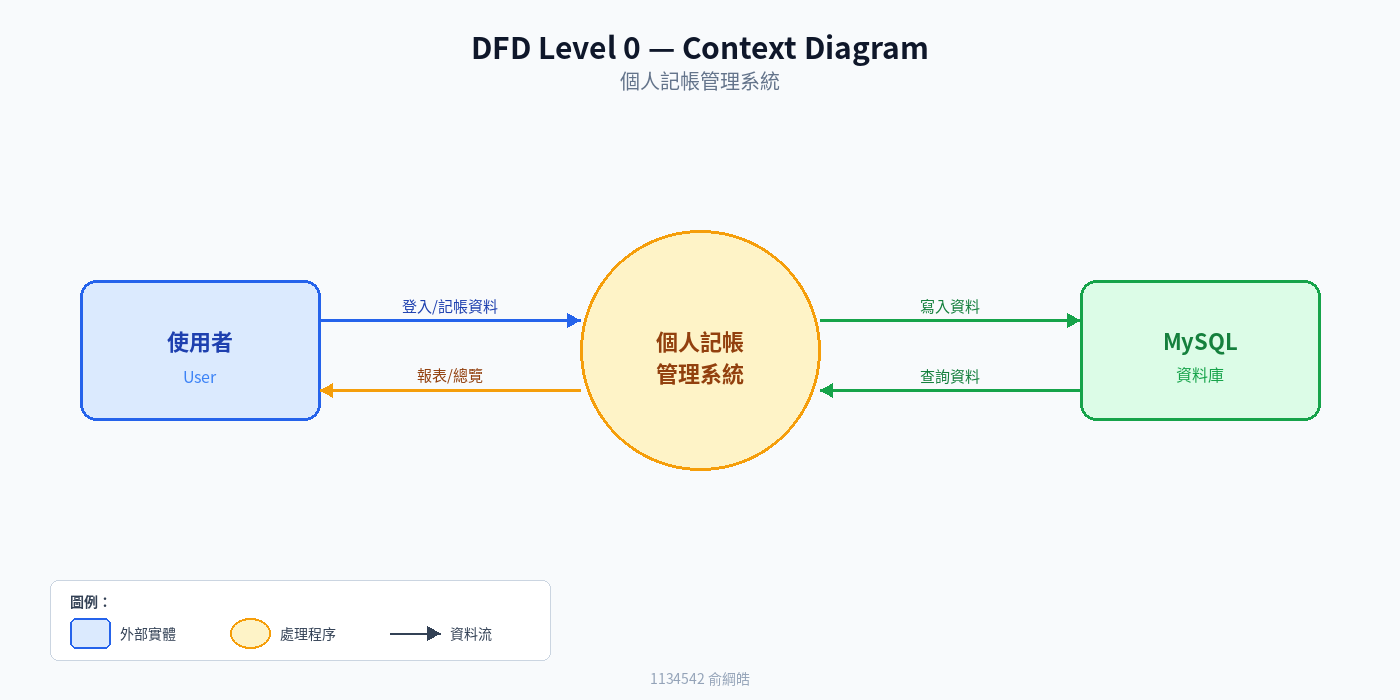

Level 0 — Context Diagram

DFD Level 0 Context Diagram

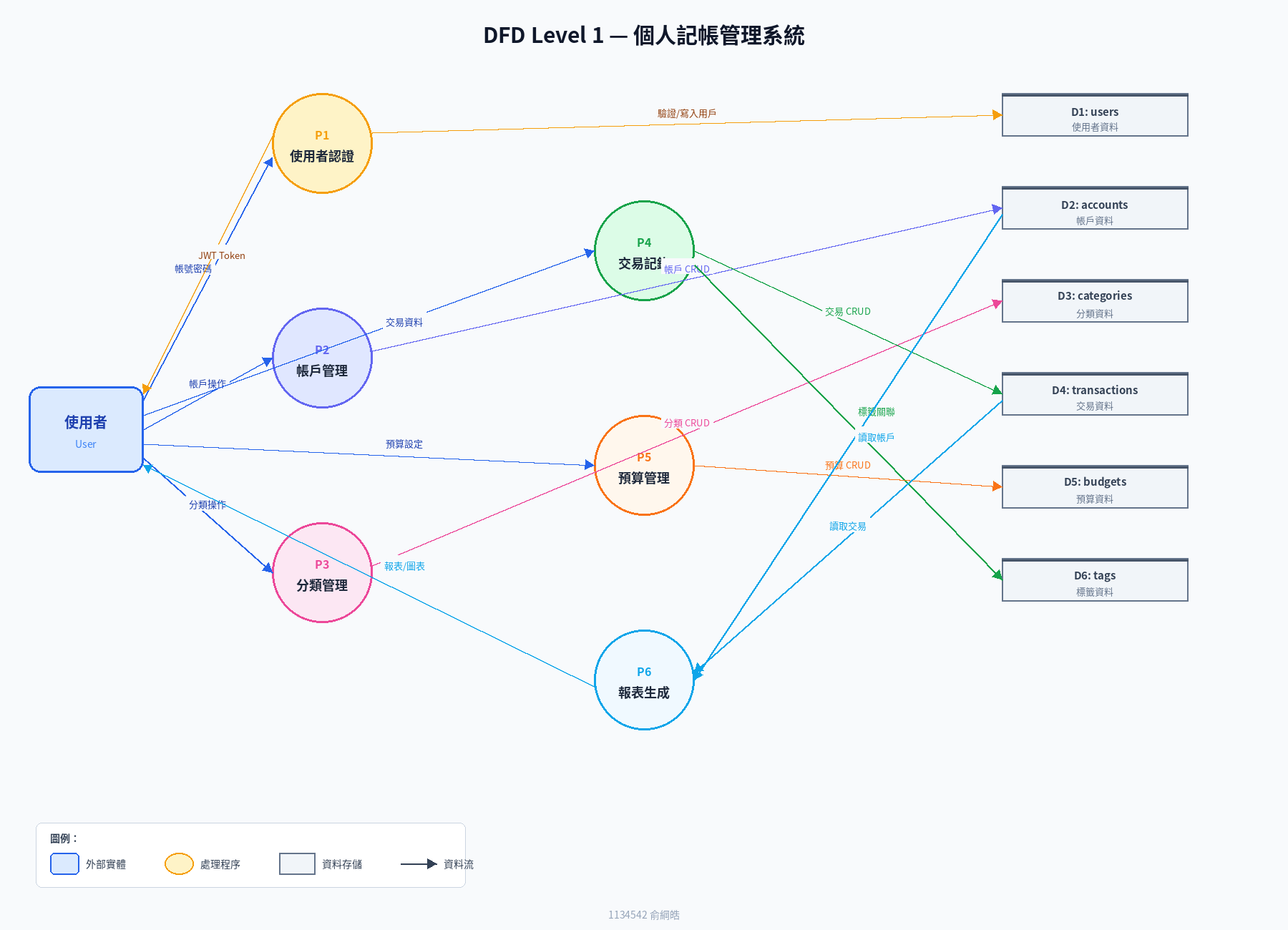

Level 1 — 系統內部流程

DFD Level 1

DFD 說明

編號	處理程序	說明	輸入	輸出
P1	使用者認證	處理註冊與登入，產生 JWT Token	帳號密碼	JWT Token、用戶資料寫入 D1
P2	帳戶管理	新增/修改/刪除帳戶（現金、銀行、信用卡）	帳戶操作請求	帳戶資料寫入 D2
P3	分類管理	新增/修改/刪除收支分類（支援巢狀）	分類操作請求	分類資料寫入 D3
P4	交易記錄	新增/修改/刪除交易，關聯帳戶與分類	交易資料	交易寫入 D4、標籤寫入 D6
P5	預算管理	設定各分類的月/週預算	預算設定	預算資料寫入 D5
P6	報表生成	彙整交易與帳戶資料，產生報表圖表	讀取 D2、D4	報表/圖表回傳使用者

二、資料字典 (DD)

D1: users（使用者）

欄位名稱	資料型態	約束	說明
id	INT	PK, AUTO_INCREMENT	使用者唯一識別碼
username	VARCHAR(50)	NOT NULL, UNIQUE	使用者名稱
email	VARCHAR(100)	NOT NULL, UNIQUE, INDEX	電子郵件
password_hash	VARCHAR(255)	NOT NULL	密碼雜湊值（bcrypt）
created_at	TIMESTAMP	DEFAULT CURRENT_TIMESTAMP	建立時間

D2: accounts（帳戶）

欄位名稱	資料型態	約束	說明
id	INT	PK, AUTO_INCREMENT	帳戶唯一識別碼
user_id	INT	FK → users(id), ON DELETE CASCADE	所屬使用者
name	VARCHAR(50)	NOT NULL	帳戶名稱
type	ENUM('cash','bank','credit')	NOT NULL, DEFAULT 'cash'	帳戶類型
balance	DECIMAL(12,2)	NOT NULL, DEFAULT 0.00	目前餘額
currency	VARCHAR(3)	NOT NULL, DEFAULT 'TWD'	幣別
created_at	TIMESTAMP	DEFAULT CURRENT_TIMESTAMP	建立時間

D3: categories（分類）

欄位名稱	資料型態	約束	說明
id	INT	PK, AUTO_INCREMENT	分類唯一識別碼
user_id	INT	FK → users(id), ON DELETE CASCADE	所屬使用者
name	VARCHAR(50)	NOT NULL	分類名稱
type	ENUM('income','expense')	NOT NULL	收入或支出
icon	VARCHAR(50)	DEFAULT NULL	分類圖示
parent_id	INT	FK → categories(id), ON DELETE SET NULL	父分類（巢狀結構）
created_at	TIMESTAMP	DEFAULT CURRENT_TIMESTAMP	建立時間

D4: transactions（交易紀錄）

欄位名稱	資料型態	約束	說明
id	INT	PK, AUTO_INCREMENT	交易唯一識別碼
user_id	INT	FK → users(id), ON DELETE CASCADE	所屬使用者
account_id	INT	FK → accounts(id), ON DELETE CASCADE	關聯帳戶
category_id	INT	FK → categories(id), ON DELETE RESTRICT	關聯分類
amount	DECIMAL(12,2)	NOT NULL	金額
type	ENUM('income','expense')	NOT NULL	收入或支出
note	VARCHAR(255)	DEFAULT NULL	備註說明
date	DATE	NOT NULL	交易日期
created_at	TIMESTAMP	DEFAULT CURRENT_TIMESTAMP	建立時間

索引：idx_user_date (user_id, date)、idx_user_category (user_id, category_id)、idx_user_type_date (user_id, type, date)

D5: budgets（預算）

欄位名稱	資料型態	約束	說明
id	INT	PK, AUTO_INCREMENT	預算唯一識別碼
user_id	INT	FK → users(id), ON DELETE CASCADE	所屬使用者
category_id	INT	FK → categories(id), ON DELETE CASCADE	預算對應分類
amount	DECIMAL(12,2)	NOT NULL	預算金額
period	ENUM('monthly','weekly')	NOT NULL, DEFAULT 'monthly'	預算週期
start_date	DATE	NOT NULL	開始日期
end_date	DATE	DEFAULT NULL	結束日期
created_at	TIMESTAMP	DEFAULT CURRENT_TIMESTAMP	建立時間

D6: tags（標籤）

欄位名稱	資料型態	約束	說明
id	INT	PK, AUTO_INCREMENT	標籤唯一識別碼
user_id	INT	FK → users(id), ON DELETE CASCADE	所屬使用者
name	VARCHAR(30)	NOT NULL, UNIQUE(user_id, name)	標籤名稱
created_at	TIMESTAMP	DEFAULT CURRENT_TIMESTAMP	建立時間

D7: transaction_tags（交易-標籤關聯）

欄位名稱	資料型態	約束	說明
transaction_id	INT	PK, FK → transactions(id), ON DELETE CASCADE	交易 ID
tag_id	INT	PK, FK → tags(id), ON DELETE CASCADE	標籤 ID

複合主鍵 (transaction_id, tag_id)，M:N 關聯表

三、資料流定義

資料流名稱	來源	目的	組成
帳號密碼	使用者	P1 使用者認證	username + password
JWT Token	P1 使用者認證	使用者	token_string + expires_in
帳戶操作	使用者	P2 帳戶管理	name + type + currency + [balance]
分類操作	使用者	P3 分類管理	name + type + [icon] + [parent_id]
交易資料	使用者	P4 交易記錄	account_id + category_id + amount + type + date + [note] + [tags]
預算設定	使用者	P5 預算管理	category_id + amount + period + start_date + [end_date]
報表請求	使用者	P6 報表生成	date_range + [category_filter] + [account_filter]
報表結果	P6 報表生成	使用者	summary + chart_data + transaction_list
